ПЛОСКАЯ КРЫША ДОМА: ФОТО и МАТЕРИАЛЫ

Отечественные  (в том числе частные) застройщики постепенно начинают проявлять интерес к обустройству плоских крыш над своими домовладениями.

Рост популярности этого типа кровли связан с появлением новых технологий и модой на открытые террасы и сады на крыше зданий.

Наибольший страх любого домовладельца – ненадежность гидроизоляции крыши. И в отношении плоской этот страх усиливается. Да, горизонтальная плоскость зимой максимально удерживает снег, а по весне на ней скапливается достаточно большой объем воды, но лишь в том случае, если конструкция кровли была сделана с грубыми нарушениями технологии. А она предполагает
  • обязательный уклон (до 150) в сторону водостока,
  • гидроизоляцию поверхности с довольно высоким заходом на парапет,
  • продуманную систему водоотвода.
Скажем так: дом с плоской кровлей – привилегия тех, кто может позволить себе нанять опытного архитектора и профессиональных исполнителей.

К существенным плюсам кубической конструкции дома относят возможность обустройства эксплуатируемой кровли. А это дополнительная приватная территория, что особенно ценно в условиях тесной городской застройки.

Если вас интересует исключительно внешний вид плоской крыши, рекомендую прокрутить страницу до заголовка ДОМА С ПЛОСКОЙ КРЫШЕЙ. Тем, кто интересуется ее устройством лучше прочесть все от начала и до конца.

УКЛОН ПЛОСКОЙ КРЫШИ

На сегодняшний день существует два способа создания плоской кровли: традиционный и инверсионный. В первом варианте утепление прячется под наружный гидроизоляционный слой, во втором, наоборот, теплоизоляция прикрывает кровельное покрытие.  Но в любом случае, под кровельный пирог требуется правильно подготовленное основание.

Хоть крыша и называется плоской, обязательно предусматривают небольшой ее уклон для отвода осадочных вод с поверхности, величина которого колеблется в пределах 5 – 150.

Уклон формируют из облегченного материала, традиционно для этого используют керамзитбетон. По сути, содержание бетона в его составе минимально – только для образования связей между элементами. Малый вес и невысокая стоимость – основное преимущество данной технологии.

Современное и эффективное решение – применение полистиролбетона для формирования уклона плоской крыши. Поверхность гранул полистирола, входящих в его состав проходят специальную обработку, поэтому в бетонном растворе распределяются равномерно. В застывшем виде этот материал обладает отменной теплоизоляцией, звукоизоляцией и огнеупорностью.

НЕЭКСПЛУАТИРУЕМАЯ КРОВЛЯ

Пирог плоской крыши недорог, вследствие чего часто применяется для зданий общественного назначения, а в частном строительстве для жилых домов и гаражей. Долговечность такого покрытия во многом зависит от качества применяемой гидроизоляции и соблюдения технологии. (читайте далее в статье). Схема состава пирога неэксплуатируемой плоской кровли выглядит следующим образом:




В качестве утеплителя чаще применяют базальтовые плиты ввиду их долговечности. Для обеспечения достаточной теплоизоляции потребуется двойной слой из минеральных плит 10 см и 5 см, скрепленных между собой пластиковыми дюбелями. К основанию  плиту крепят на битумный клей, им же смазывают  и верхний слой для усиления сцепления с наплавляемым рубероидом.

О других видах гидроизоляции и утепления вы можете прочесть далее в статье под соответствующими заголовками.

ТРАДИЦИОННАЯ ЭКСПЛУАТИРУЕМАЯ КРОВЛЯ

Обустройство эксплуатируемой крыши под террасу предполагает обязательное наличие напольного покрытия, которое по традиции укладывают на цементно-песчаную стяжку.

Существенно облегчить конструкцию плоской кровли можно исключив этот элемент. Данный прием снижает вес, трудоемкость и стоимость кровельного пирога. Армированную плитку на специальных пластиковых опорах укладывают на гидроизоляционный слой. Устойчивость конструкции обеспечивается собственным весом балласта.

Обратите внимание, что обычная плитка не справится с этой ролью.





Плитку можно заменить деревянным настилом из террасной доски, уложенной по лагам. Большим плюсом такого варианта конструкции является защищенность гидроизоляционного покрытия от УФ-излучения и механических повреждений, что непременно влияет на увеличение срока службы плоской кровли.

Устройство облегченной эксплуатируемой кровли выглядит следующим образом:

ОСОБЕННОСТИ МОНТАЖА

Для защиты утепления от проникающих из помещения водяных паров используют пароизоляционную пленку.

Двойной теплоизоляционный слой должен выдерживать эксплуатационные нагрузки и вес балластной системы. С этой задачей успешно справляется экструдированный полистирол.

Долговечность и прочность гидроизоляционного слоя обеспечивают выбором покрытия, в данном случае применена ПВХ-мембрана, с армированием стеклохолстом.

От механических повреждений гидроизоляцию предохраняет слой из иглопробивного текстиля, который смягчает ее контакт с пластиковыми опорами для плитки.  Не всегда удобно то, что плитка повторяет уклон кровли, с этой целью можно использовать винтовые регулируемые опоры и с их помощью выровнять поверхность. В случае с террасной доской, уровень  регулируют высотой лагов.

ИНВЕРСИОННАЯ КРЫША СО СТЯЖКОЙ

Этот тип устройства плоской кровли чаще применяют, если на поверхность покрытия предполагаются серьезные нагрузки. Большим преимуществом инверсионного типа плоской кровли под террасное покрытие является серьезная защита гидроизоляционного слоя теплоизоляцией и цементно-песчаной стяжкой под плитку. Этот вариант более трудоемок и массивен, но окупается своей долговечностью. Кроме того, он обеспечивает надежность и пожарную безопасность кровельного покрытия.

ОСОБЕННОСТИ МОНТАЖА

Увеличить адгезию между основаниям и гидроизоляцией можно огрунтовав бетонную поверхность битумным праймером.

Учитывая расположение гидроизоляционного слоя, необходимо обеспечить максимальное качество выполнения ее швов. С этой целью наплавляемую гидроизоляцию укладывают в два слоя со смещением.

Теплоизоляция из экструдированного пенополистирола укладывают в один слой, поскольку влага, скапливающаяся между слоями теплоизоляции может деформировать утеплитель в процессе циклов замораживания и оттаивания.

Для финишного покрытия по цементно-песчаной стяжке подойдет любая плитка, устойчивая к пешеходным нагрузкам.

ЗЕЛЕНАЯ КРЫША

Зеленая кровля – самый привлекательный для частного домостроения тип обустройства плоской крыши. Его преимуществом служит универсальность – возможность комбинировать террасные дорожки с озелененной территорией. Но функциональность, декоративность и экологичность – это лишь видимая часть преимуществ данного типа кровельного покрытия.



Незаметной глазу, но ощутимой в эксплуатации является функция естественного кондиционера, который выполняет земельно-травяной покров.
  • Во-первых, зеленые насаждения фильтруют воздух и насыщают его кислородом,
  • во-вторых, земляная подушка прекрасно справляется с ролью утеплителя и шумоизоляции,
  • в третьих, влага, испаряющаяся с поверхности земляного ковра охлаждает воздух в подкровельном пространстве. Зеленую кровлю можно обустроить на уже функционирующей крыше, при условии, что она и фундамент рассчитаны на дополнительные нагрузки.
Устройство кровельного пирога под террасу и озеленение схематически выглядит так:

ОСОБЕННОСТИ МОНТАЖА


Поверх двойного рубероидного настила укладывают битумно-полимерный материал, предотвращающий повреждения гидроизоляции корнями растений.

Роль утеплителя традиционно выполняет экструдированный полистирол, обладающий необходимой жесткостью. Однако, это не единственный вариант утепления под зеленую кровлю. Так же заслуживает внимания базальтовый утеплитель от Rockwool, имеющий довольно жесткую уплотненную поверхность.

Профилированная геомембрана выполняет функцию дренажа, собирая излишки влаги в чашеобразные ячейки – впоследствии, собранная вода пойдет на увлажнение подсохшей почвы. Этот полимерный материал доступен по цене и легок в укладке, о нем более подробно пойдет речь в следующей главе.

Финишным слоем идет грунт специального состава. Естественно, плодородный слой рассчитан на высадку растений, а под террасное покрытие настилают песчаную подушку. Раздел между песком и грунтом оформляют газонным бортиком.

ПРОФИЛИРОВАННАЯ МЕМБРАНА

Новый для отечественного рынка полимерный материал существенно облегчил и ускорил процесс обустройства зеленых кровель.


Ярким представителем этой продукции является геомембрана Тефлонд Плюс, изготовленная из полипропилена  высокой плотности.



Ее преимущества заключаются в высоких прочностных характеристиках, эксплуатационном режиме от -300С до + 600С, доступной цене (чуть более 4 евро за м2), а так же удобной замковой системе крепления.



Полипропиленовые маты выпускают двухметровой ширины и длиной в рулоне 20 м в черном и белом цветовом решении. Двойной замок действует по схеме шип-паз и для его закрытия достаточно совместить края и нажать. Физические свойства данного типа геомембраны обеспечивают необходимую защиту от прорастающих корней и позволяют обходиться без специального защитного покрытия поверх гидроизоляции.




Из схемы монтажа видно, что геомембрану выводят на стену поверх грунтового слоя и ее края защищают фартуком для исключения прямого попадания осадков и грунта в ячеистую структуру.

В районах с влажным климатом и частыми осадками, под грунтовый слой рекомендуют настилать дренирующую прослойку и выводить на ее уровень водоотвод, чтоб предотвратить загнивание корней растений.

ТЕПЛОИЗОЛЯЦИЯ ЗЕЛЕНОЙ КРЫШИ

Эксплуатируемость (возможность пешеходных  и других нагрузок) плоской кровли во многом зависит от типа выбранной теплоизоляции. Наилучшим вариантом утепления служат базальтовые плиты. В большинстве случаев, для достижения максимального утепления, используют двойной слой, состоящий из десяти-  и пятисантиметровой плит, скрепленных между собой пластиковыми гвоздями. Такая спаренная теплоизоляция не может обеспечить рабочие нагрузки и предусматривает только эксплуатационное обслуживание.

Сырьем для производства базальтовых плит служат горные породы: известняк, базальт, доломит, глина, диабаз. Этот экологичный материал не подвержен воздействию агрессивных химических сред, легок, хорошо режется, огнеупорен и влагостоек. Его долговечность составляет не менее 70 лет.

Для последующего обустройства террасы или сада больше подойдет базальтовая плита РУФФ БАТТС Оптима, предлагаемая  концерном Rockwool. Этот материал производят с уплотнением с одной стороны, которое обеспечивает достаточную жесткость и сопротивление нагрузкам. Толщина плиты увеличена до 200 мм, поэтому для покрытия ею кровли достаточно одного слоя. Эту же плиту используют и для остальных типов плоских кровель.

Экструдированный (экструзионный) пенополистирол – самый распространенный утеплитель для инверсионной кровли, его низкое водопоглощение обеспечивает устойчивость к атмосферным осадкам, а жесткая структура – достаточную сопротивляемость нагрузкам.

Пенополистиролу не страшны морозы, микроорганизмы, он не подвержен гниению, относится к разряду экологичных материалов. Но у этого пористого материала есть и враги: под длительным  воздействием ультрафиолета его структура разрушается (не храните плиты под прямыми солнечными лучами), а бензин и органические растворители разрушают структуру.

Крепление утеплителей к бетонному основанию производят  путем поклейки на битумный клей.

ГИДРОИЗОЛЯЦИЯ ПЛОСКОЙ КРЫШИ

МАТЕРИАЛЫ

К числу гидроизолирующих материалов относятся еврорубероид, ПВХ-мембрана и новый материал на рынке гидроизоляции – резиновая мембранная система (жидкая резина). Все они обладают одинаковыми изоляционными свойствами, разница заключается в составе и способе нанесения, что, несомненно, сказывается на сроке эксплуатации.

Еврорубероид – материал на основе картона, пропитанного битумным составом. Наносится на основание путем разогрева (наплавления) поверхности до клейкого состояния горелкой. Его долговечность составляет от 10 до 30 лет (премиум-класс), но качественный двойной способ нанесения и использование в инверсионном покрытии зеленой кровли повышает срок эксплуатации в разы.

ПВХ мембрану изготовляют из полимера (поливинилхлорид) и, в отличие от рубероида, просто настилают на поверхность основания, а удерживается она под весом балласта и  путем крепления по периметру. Полотна мембраны сваривают между собой специальным аппаратом. Долговечность ПВХ-мембраны составляет от 20 до 50 и больше лет и зависит от состава. Существует три разновидности полимерных покрытий для плоской кровли EPDM-мембрана, ПВХ-мембрана и ТПО-мембрана.

Самая долговечная из них последняя, так как вобрала в себя лучшие характеристики предыдущих и лишена их недостатков. Однако это не означает, что для обустройства долговечной эксплуатируемой кровли годится только она. Инверсионная конструкция крыши предусматривает продление срока эксплуатации за счет защиты гидроизоляции от воздействия внешних факторов. А для традиционного пирога плоской кровли, долговечность покрытия, конечно же, является решающим фактором при выборе.

Еще одно современное решение – резиновая мембранная система, сплошное бесшовное гидроизоляционное покрытие. По составу это смесь двух компонентов: водяных углеродных суспензий и полимеризированной битумной эмульсии.  Суть метода состоит в следующем: оба жидких компонета распыляют на поверхность основания и, вступая в химическую реакцию смесь мгновенно отвердевает, образуя прочную резиновую пленку толщиной около 2 мм.

Холодный метод нанесения, 100% адгезия, отсутствие швов и сохранение свойств полимеров обеспечили жидкой резине наилучшие характеристики среди гидроизоляционных материалов. А по скорости нанесения покрытия ей и вовсе нет равных. Единственный минус – кровельные работы должны производиться только при плюсовой температуре.

МОНТАЖ РУЛОННОЙ ГИДРОИЗОЛЯЦИИ

Неэксплуатируемая плоская кровля не обязательно требует наличия парапета, однако, защитный фартук из оцинкованной стали в качестве водоотвода продлит срок службы кровельного покрытия.


Обратите внимание, что металлическую конструкцию крепят не в теплоизоляцию, а в антисептированные деревянные пробки.


Для защиты парапета и угла примыкания используют козырек  из оцинкованной стали и двойной настил гидроизоляционного слоя.

Примыкание к стене так же исполняют в двойном варианте, а открытый край гидроизоляции защищается оцинкованным фартуком.

Монтаж водоприемной воронки: чашу воронки крепят на основание, прижимное кольцо – на теплоизоляционный слой, после настилают гидроизоляцию и надевают колпак водоприемной воронки.

Для монтажа зенитного фонаря выстраивают вертикальную стенку из теплоизоляции, далее выполняют гидроизоляционный настил. Обратите внимание на последовательность нанесения слоев и двойное гидроизоляционное покрытие основания. Механическое крепление корпуса фонаря производится в последнюю очередь.
Нельзя обойти вниманием деформационные швы на стыках бетонных перекрытий. Сам стык заполняется срезом теплоизоляции, а поверх него выстраивают «горку» по приведенной справа  схеме.

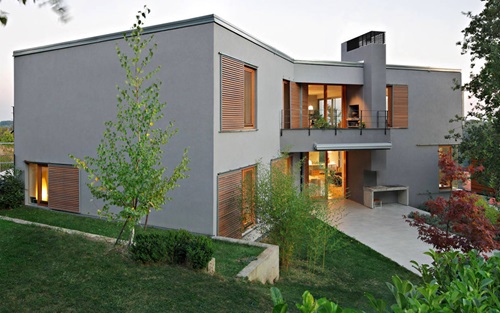

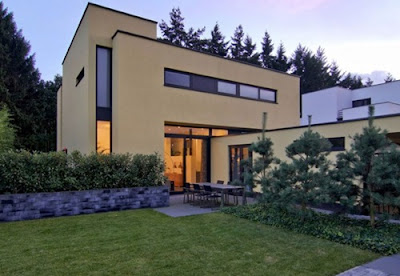

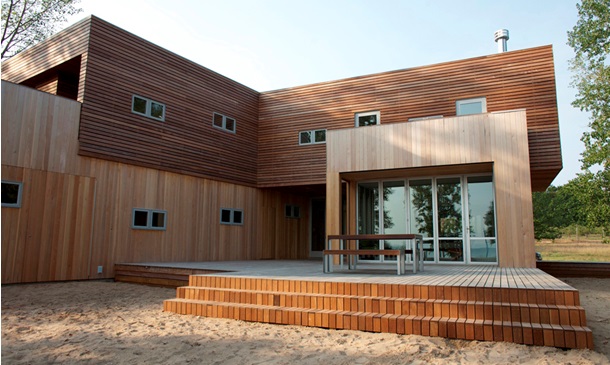

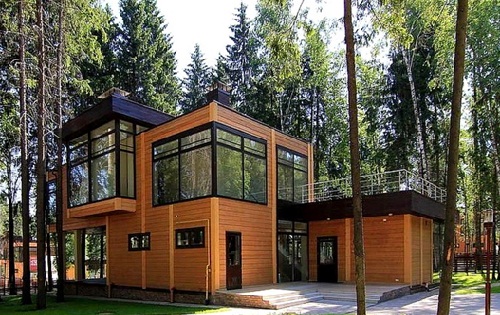

ДОМА С ПЛОСКОЙ КРЫШЕЙ, ФОТО

Возможно, плоская кровля и кажется «странным» решением для жилого дома. Но это лишь на первый взгляд. Внешний облик дома с плоской крышей гораздо более привлекателен и современен, чем здание, с «нахлобученной, как зимняя шапка» скатной.




И потом, кубические формы конструкции оставляют гораздо более пространства для фантазии.



Простой пример: крыша первого уровня вполне может служить балконом, а то и просторной террасой для комнат, расположенных на втором.
